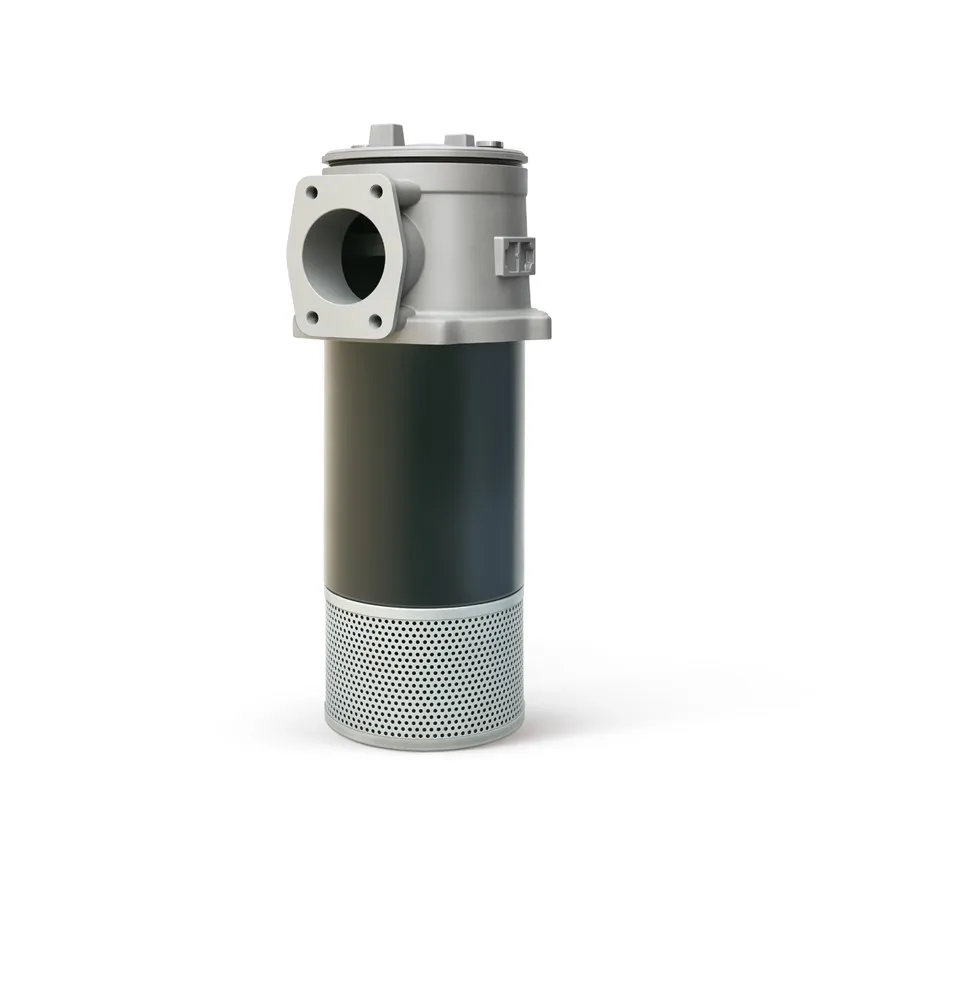

RFB to'g'ridan-to'g'ri qaytariladigan o'z-o'zidan muhrlangan moyni qaytarish filtri

RFB seriyali to'g'ridan-to'g'ri orqa o'z-o'zidan muhrlangan chiziqni qaytarish filtri

      ●RFB seriyali to'g'ridan-to'g'ri qaytariladigan o'z-o'zidan yopiladigan magnit moy qaytaruvchi filtrlar asosan gidravlik tizimning yog 'qaytishini nozik filtrlash uchun ishlatiladi. Ular gidravlik tizimdagi tarkibiy qismlarning aşınması natijasida hosil bo'lgan metall zarralarini, shuningdek eskirgan muhrlardagi rezina aralashmalar kabi ifloslantiruvchi moddalarni filtrlaydi va tankga qaytib keladigan yog'ning toza bo'lishini ta'minlaydi.

Asosiy xususiyat

●Ushbu filtr to'g'ridan-to'g'ri moy idishining yuqori, yon yoki pastki qismiga o'rnatilishi mumkin. Filtr boshi moy idishidan tashqarida, silindr esa qisman moy idishiga botiriladi, bu tizim quvur liniyasini soddalashtiradi va tizim sxemasini yanada ixcham qiladi.

●Bypass klapan bilan jihozlangan: Sovuq yog'ni ishga tushirish paytida, tizim suyuqlik harorati juda past bo'lganda, oqim pulsatsiyalari va boshqa omillar filtr bo'ylab ortiqcha differentsial bosimga olib kelishi mumkin, bu esa asosiy mashinaning ishlashiga to'sqinlik qiladi. Bundan tashqari, filtr elementi ifloslantiruvchi moddalar bilan tiqilib qolsa, filtr qopqog'i ostida parallel ravishda ulangan aylanma valf avtomatik ravishda 0.4MPa differensial bosim ostida ochilib, filtr elementini himoya qiladi va filtrning normal ishlashini ta'minlaydi. tizimi.

●Tekshirish valfi bilan: filtr tankning yon va pastki qismiga joylashtiriladi, shunda filtr elementini almashtirishda idishdagi yog 'oqib chiqmaydi.

●Suyuq oqim diffuzeri va silindrning pastki qismidan iborat bo'lgan suyuqlik oqimi diffuzeri ta'minlanadi, bu esa qaytib keladigan yog'ning moy idishiga silliq oqishini ta'minlaydi, bu esa pufakchalar hosil qilishni qiyinlashtiradi, qayta kirish havosini kamaytiradi, havo oqimini kamaytiradi. to'plangan ifloslantiruvchi moddalarning turbulentligi va bypass klapan ochilganda qo'pol filtrlashni ta'minlaydi.

●Kombinatsiyalangan vizual indikator va elektr signalizatsiya moslamasi, shuningdek, to'kish trubkasi va kir tutqich bilan jihozlangan: Filtr elementi asta-sekin tiqilib qolishi bilan, vizual indikatorda tiqilib qolish darajasini kuzatish mumkin va bir vaqtning o'zida elektr signali paydo bo'lishi mumkin. 0.35MPa signal chegarasiga yetganda yuboriladi. Filtr elementining pastki qismiga to'lib toshgan trubka va kir tutqichi o'rnatilgan bo'lib, almashtirish vaqtida filtr elementi bilan birga oson olib tashlash imkonini beradi va shu bilan ifloslantiruvchi moddalarning yana yog 'idishiga tushishiga yo'l qo'ymaydi.

●U oson o'rnatish, ulash va filtr elementini almashtirish bilan ajralib turadi: Yog 'kirish gardish orqali ulanadi va filtr boshi va moy idishi o'rtasida o'rnatish gardish uchun foydalanuvchilar moy idishining plastinkasida oltita gardishli murvat teshigini loyihalashi va burg'ilashi mumkin. diagrammada ko'rsatilgan o'lchamlarga. Filtrning yuqori qopqog'ini burab, filtr elementini almashtirish yoki tankga moy qo'shish mumkin.
